Cat J Tandsystem – Tandspetsar, hållare och låspinnar

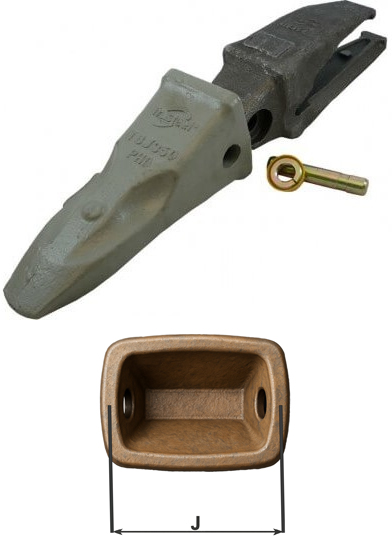

Köp Cat J tandspetsar, tandhållare, låspinnar och låsringar enkelt online hos Neribacken.se. Tandsystem typ Cat J är det vanligaste systemet som används på entreprenadmaskinredskap och grävmaskiner. Tandens storlek i tum bestäms utifrån J-måttet enligt illustrationen nedan.

Cat J-systemet har en konisk och symmetrisk nos på hållaren, vilket ger en stabil och säker passform. Låspinnen är rund och slås in i mitten av sidan genom både tand och hållare, och kan slås rakt igenom. Pinnen låses med en rund låsringsinfästning som placeras i hålet mellan hållarens nos och tandens insida. Alla J-tänder av en viss storlek, till exempel J350, passar på samtliga hållare J350 – oavsett hållarens utformning eller vilket redskap den är monterad på.

Tandspetsarna kan ha olika former beroende på användningsområde, och även infästningen av hållaren mot redskapet kan variera. Den breda kompatibiliteten gör Cat J till ett flexibelt och pålitligt tandsystem för många typer av maskiner och arbetsmiljöer.

En av de största fördelarna med Cat J-systemet är att det är symmetriskt och att låspinnen inte är belastad under normal användning. Om en låspinne ändå går av beror det oftast på att hållarens nos har slitits och blivit för liten för att fylla ut hålet i tanden. Då överförs kraft från tanden till låspinnen, vilket inte ska ske. Lösningen är att antingen bygga upp hållarnosen med svets elle

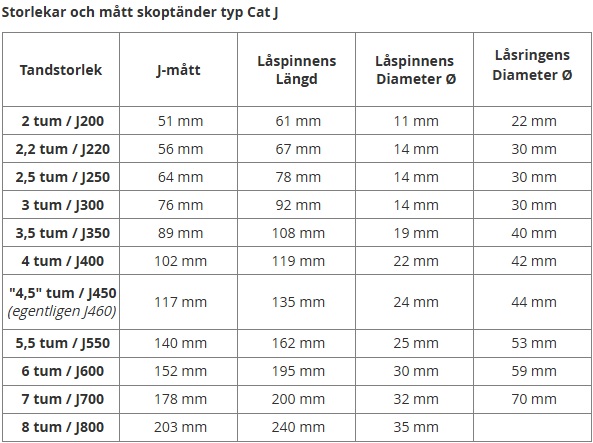

Storlekar och mått skoptänder typ Cat J

Tandstorlek	J-mått	Låspinnens Längd	Låspinnens Diameter Ø	Låsringens Diameter Ø
2 tum / J200	51 mm	61 mm	11 mm	22 mm
2,2 tum / J220	56 mm	67 mm	14 mm	30 mm
2,5 tum / J250	64 mm	78 mm	14 mm	30 mm
3 tum / J300	76 mm	92 mm	14 mm	30 mm
3,5 tum / J350	89 mm	108 mm	19 mm	40 mm
4 tum / J400	102 mm	119 mm	22 mm	42 mm
"4,5" tum / J450 (egentligen J460)	117 mm	135 mm	24 mm	44 mm
5,5 tum / J550	140 mm	162 mm	25 mm	53 mm
6 tum / J600	152 mm	195 mm	30 mm	59 mm
7 tum / J700	178 mm	200 mm	32 mm	70 mm
8 tum / J800	203 mm	240 mm	35 mm
